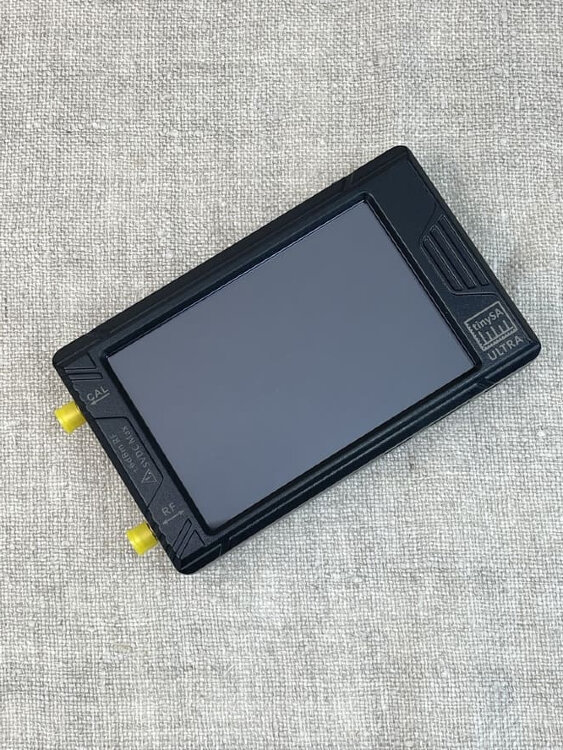

Детектор дронов TINY SA ULTRA (сканер радио эфира, анализатор спектра)

Отличный подробный обзор от Радиочифа

https://radiochief.ru/pribory/tinysa-ultra-malenkij-analizator-spektra-dlya-radiolyubitelya-obzor/

Описание пунктов меню анализатора спектра TinySA Ultra

PRESET пункт загружает или сохраняет конфигурации прибора.

• LOAD STARTUP перезагружает начальные настройки с которыми прибор стартует.
• LOAD X загружает настройки из слота x (изначально там EMPTY X).
• LOAD DEFAULTS загружает заводские настройки.
• SAVE SETTINGS запоминает текущее состояние прибора которое будет загружено при следующем включении.
• LOAD FROM SD загрузить настройки прибора с SD карты.
• STORE управление сохраненными настройками.

  STORE управление сохраненными настройками.

• STORE AS STARTUP запомнить текущие настройки и загрузить их при следующем запуске.
• STORE (1-4) сохраняет текущие настройки в слот (1-4).
• STORE -> SD сохранить текущие настройки на SD карту.
• FACTORY DEFAULTS установить при следующем запуске настройки по умолчанию.

  FREQUENCY пункт задает диапазоны частот для работы прибора.

• START задать начальную частоту сканирования прибора.
• STOP задать конечную частоту сканирования прибора.
• CENTER задать центральную частоту сканирования.
• SPAN диапазон сканирования относительно центральной частоты.
• ZERO SPAN переводит сканирование в режим center/span, устанавливает диапазон в 0 Гц и задает центральную частоту.
• RBW задает полосу разрешения. Имейте в виду, что низкий RBW может существенно увеличить время сканирования.
• VBW устанавливает VBW как часть от RBW или автоматически.
• SHIFT FREQ используется в сочетании с преобразователями вверх / вниз и позволяет вводить фактическую частоту с учетом смещения.

  LEVEL в этом меню находятся настройки связанные с уровнем измеряемых сигналов

• REF LEVEL устанавливает уровень относительно которого проводится измерение сигнала. Верхняя граница.
• SCALE/DIV уровень на клетку дисплея.
• ATTENUATE задает величину ослабления сигнала по входу (регулировка встроенного аттенюатора).
• UNIT система измерения (dBm, dBmV, dBuV, Вольт или Ватт).
• EXT GAIN устанавливает смещение уровня в dB, если используется внешний усилитель с фиксированным усилением, или аттенюатор на нужное количество dB.
• LNA управление встроенным МШУ (LNA). Когда МШУ включается, встроенный аттенюатор выключается.

  TRIGGER настройка триггеров.AUTO это обычный режим сканирования, триггеры не активированы.

• NORMAL отображает результат на экране, как только уровень сигнала в настройках триггера будет выше определенного уровня.
• SINGLE единичное сканирование диапазона.
• TRIGGER LEV в этом пункте можно ввести уровень срабатывания триггера.
• UP EDGE начинает сканирование, когда уровень входного сигнала поднимается с уровня ниже установленного уровня триггера до уровня выше установленного уровня триггера
• DOWN EDGE начинает сканирование, когда уровень входного сигнала переходит с уровня выше установленного уровня триггера на уровень ниже установленного уровня триггера
• PRE|MID|POST TRIGGER настройка переключения триггера, позволяющая установить положение триггера в начале, середине или конце сканирования.
• LISTEN переводит tinySA в режим прослушивания на частоте текущего активного маркера (через разъем для наушников).

  TRACE настройка графика и управление различными аспектами отображения графика (АЧХ).

• TRACE (1-4) выбор одного из 4 графиков и его параметров.
• ENABLE включить или выключить сбор, анализ и отображение информации на графике
• FREEZE заморозить график в текущей момент времени.
• CALC в этом пункте можно выбрать различные параметры вычисления и отображения графика во времени, такие как усреднение, максимальное удержание и т.д.
• OFF выключить любые усреднения, удержания и пр.
• MIN HOLD настраивает дисплей на отображение минимального измеренного значения.
• MAX HOLD настраивает дисплей на отображение максимального измеренного значения.
• MAX DECAY настраивает отображение измеренного для максимального количества сканирований.
• AVER 4 усреднение по 4 измерениям.
• AVER 16 усреднение по 16 измерениям.
• AVER усреднение по всем измерениям. Нажмите еще раз, чтобы начать измерение снова.
• QUASI PEAK устанавливает режим квазипикового удержания.
• TABLE->TRACE поддерживает определение статической трассировки
• NORMALIZE нормализует график.
• SUBTRACT выбирает график для вычитания из текущего графика.
• TRACE->TRACE копирует текущие данные графика на другой график
• TRACE->SD записывает текущие данные с графика на вставленную SD-карту, имя файла создается на основе текущих даты и времени
• SD->TRACE считывает данные графика с SD-карты и сохраняет в статичный график.

  DISPLAY настройки отображения информации на дисплее.

• PAUSE SWEEP приостановить сканирование.
• WATERFALL включить режим водопада.
• BIG NUMBER отображает на дисплее значение сигнала (крупно) соответствующее текущему положению маркера.
• DRAW LINE выводим горизонтальную синюю линию на дисплее на указанном уровне.
• SWEEP TIME устанавливает время для полной развертки в секундах.
• SWEEP POINTS устанавливает количество точек сканирования.
• SWEEP ACCURACY устанавливает компромисс между временем развертки и точностью.
• NORMAL стандартный режим сканирования
• PRECISE точный режим сканирования.
• FAST быстрый режим сканирования.
• NOISE SOURCE оптимизация для широкополосного сканирования с использованием источников шума.
• SPEEDUP устанавливает коэффициент ускорения при сканировании.
• ROTATE DISPLAY повернуть дисплей на 180 градусов.




  MARKER позволяет настроить маркеры на графике.

• MODIFY MARKER позволяет выбрать маркер и настроить его параметры.
• MARKER (1-8) выбираем нужный нам маркер.
• DELTA (1-8) устанавливаем выбранный маркер, как дельта-маркер.
• NOISE определить выбранный маркер, как маркер шума.
• TRACKING определить выбранный маркер как трекинг маркер.
• TRACE (1-4) позволяет выбрать график на котором будет отображаться выбранный маркер.
• TRACE AVERAGE устанавливает выбранный в данный момент маркер для отображения среднего уровня сигнала (для всего графика).
• SEARCH подменю для настройки поиска пиков и т.д.
• PEAK SEARCH выставить маркер на максимальный пик.
• MIN<-LEFT найти первый минимум левее относительно текущей позиции
• MIN->RIGHT найти первый минимум правее относительно текущей позиции
• MAX<-LEFT найти первый максимум левее относительно текущей позиции
• MAX->RIGHT найти первый максимум правее относительно текущей позиции
• ENTER FREQUENCY установить маркер на нужную частоту
• TRACKING автоматически установить маркер на максимальный уровень сигнала на спектре.
• PEAK n устанавливает минимальную величину в dB выше минимального уровня шума для маркера отслеживания.
• DELETE выключить выбранный маркер и вернуться в предыдущее меню.
• MARKER OPS позволяет настроить диапазон отображения частоты на основе активного маркера.
• -> START устанавливает начальную частоту сканирования по частоте текущего маркера.
• -> STOP устанавливает конечную частоту сканирования по частоте текущего маркера.
• -> CENTER устанавливает центральную частоту сканирования по частоте текущего маркера.
• -> SPAN устанавливает диапазон сканирования на частоту текущего маркера.
• -> REF LEVEL устанавливает уровень REF LEVEL на уровень текущего маркера.
• SEARCH MARKER позволяет размещать маркер без отслеживания на максимумах или минимумах сигнала. Смотрите описание «поиска» выше.
• RESET MARKERS сбросить все маркеры на «по умолчанию».




  MEASURE помогает быстро настроить TinySA для определенных измерений.

• OFF выключает все настройки и режимы связанные с измерением, и возвращает tinySA к обычной работе.
• HARMONIC переключает прибор в режим настройки маркеров для измерения уровня гармоник сигнала.
• OIP3 переключает прибор в режим настройки маркеров для измерения IP3.
• PHASE NOISE переключает прибор в режим настройки маркеров для измерения фазового шума.
• SNR переключает прибор в режим настройки маркеров для измерения соотношения сигнал/шум.
• -3dB WIDTH переключает прибор в режим настройки маркеров для измерения в полосе -3dB.
• AM устанавливает различные настройки для оптимизации наблюдений сигнала с AM-модуляцией.
• FM устанавливает различные настройки для оптимизации наблюдений сигнала с FM-модуляцией.
• THD позволяет измерять THD, определяемый как процент энергии в гармониках по сравнению с энергией в основном пике.
• CHANNEL POWER позволяет измерять ACP и мощность в канале.
• LINEAR прогоняет внутренний аттенюатор по всем уровням ослабления и рисует зеленую линию, показывающую измеренный максимальный уровень для каждой настройки ослабления.
• NOISE FIGURE шумовые измерения.
• MEASURE TINYSA NF измеряет шумовые показатели tinySA на указанной частоте.
• STORE TINYSA NF запоминаем измеренные шумовые показатели.
• VALIDATE TINYSA NF проверяем правильность измерения.
• MEASURE AMP NF измеряем УРОВЕНЬ ШУМА усилителя.
• STORAGE различные функции, связанные с сохранением.
• LOAD BMP загружает ранее сохраненное изображение экрана.
• LOAD CMD загружает и запускает командный файл.
• AUTO NAME включает автоматические именование файлов по дате и времени.
  CONFIG меню настройки анализатора.







  TOUCH подменю настройки тачскрина.

• TOUCH CAL калибровка тачскрина.
• TOUCH TEST проверка калибровка тачскрина.
• SELF TEST запускает программу самопроверки. Для самопроверки соедините комплектным кабелем разъемы CAL и RF.
• LEVEL CAL калибровка прибора для точных измерений уровней сигналов.
• CALIBRATE 100 кГц to 5.34ГГц для этой калибровка используется выход CAL.
• CALIBRATE above 5.34ГГц для этой калибровки требуется сигнал с внешнего генератора 5.34ГГц для удаления шага на 5.34ГГц.
• RESET CALIBRATION сбросить калибровки на «по умолчанию».
• VERSION показать версию прошивки.
• SPUR REMOVAL активирует алгоритм удаления спур.
• SAMPLE REP устанавливает количество повторных измерений для каждой частоты.
• BRIGHTNESS позволяет настроить яркость дисплея.
• DATE TIME установка времени и даты.
• SET TIME установка времени.
• SET DATE установка даты.
• PULSE HIGH включает триггерный сигнал с выхода CAL для старта измерений.
• LO OUTPUT включает выход первого гетеродина на выход CAL.
• ENABLE ULTRA включает режим Ultra для входов и выходов.
• MINIMUM GRID LINES устанавливает количество линий сетки на экране.
• JOG STEP устанавливает шаг частоты при использовании джойстика.
• CLEAR CONFIG сброс на заводские настройки по умолчанию. Для сброса введите код 1234.
• CONNECTION установки для настройки соединения прибора и ПК.
• USB соединение прибора через USB.
• SERIAL используется встроенный COM порт для соединения (надо разбирать корпус).
• SERIAL SPEED настройка скорости COM порта.
• LEVEL CORRECTION позволяет настроить входные и выходные уровни сигналов.
• INPUT LEVEL позволяет калибровать показания уровня путем ввода известного уровня сигнала под маркером 1.
• OUTPUT LEVEL позволяет вводить и корректировать фактический уровень выходного сигнала на нескольких частотах.
• 30 МГц LEVEL позволяет ввести фактический уровень автоматически активируемого выходного сигнала на частоте 30 МГц.
• 1ГГц LEVEL позволяет ввести фактический уровень автоматически активируемого выходного сигнала на частоте 1ГГц.
• 1.2ГГц LEVEL позволяет ввести фактический уровень автоматически активируемого выходного сигнала на частоте 1.2ГГц.
• INPUT CURVE позволяет вводить частотно-зависимую коррекцию входного уровня для диапазона 0 – 800 МГц.
• LNA CURVE позволяет вводить частотно-зависимую коррекцию входного уровня для диапазона 0 – 800 МГц при включенном LNA.
• ULTRA CURVE позволяет вводить частотно-зависимую коррекцию входного уровня для диапазона 800 МГц – 6 ГГц.
• LNA_U CURVE позволяет вводить частотно-зависимую коррекцию входного уровня для диапазона 800 МГц – 6 ГГц с включенным LNA.
• OUTPUT CURVE позволяет вводить частотно-зависимую коррекцию выходного уровня для диапазона 0-800 МГц.
• EXPERT CONFIG позволяет корректировать тонкие настройки.
• PROGRESS BAR управляет отображением зеленого прогресс-бара при медленном сканировании.
• DIRECT MODE включает специальный режим для:
• LINEAR AVERAGING
• HARMONIC
• FREQ CORR позволяет настроить коррекцию частоты.
• NF профиль шума для tinySA Ultra.
• DUMP FIRMWARE слить прошивку с прибора.
• INTERNALS поддерживает настройку некоторых внутренних параметров. Не используйте без соответствующих инструкций.
• AGC включение/выключение встроенного АРУ.
• LNA включение/выключение встроенного МШУ.
• BPF позволяет измерять производительность внутреннего полосового фильтра.
• BELOW IF переключает LO в режим ниже ПЧ при измерении ниже 190 МГц.
• IF FREQ позволяет ввести частоту ПЧ, используемую в НЧ режиме.
• DECAY задает скорость затухания квазипикового измерения.
• ATTACK задает скорость атаки квазипикового измерения.
• SCAN SPEED? позволяет настроить скорость сканирования.
• MIXER DRIVE устанавливает мощность сигнала на выходе смесителя.

ТЕХНИЧЕСКИЕ ДАННЫЕ TinySA Ultra

TinySA Ultra

• Размер экрана 4 дюйма
• Анализатор спектра от 0,1 до 800 МГц, либо в ультра-режиме до 6 ГГц. Можно наблюдать сигналы вплоть до 12 ГГц
• Генератор стандартных сигналов (синус, меандр 0.1 – 800 МГц) или двухсигнальный режим вплоть до 4.4ГГц. Анализатор спектра в режиме ГСС отключается!
• Возможность модулировать сигнал частотной (FM) или амплитудной (AM) модуляцией. Уровни выходных сигналов от -113 dBm до -18,2 dBm
• Полосовые фильтры с переключаемым разрешением от 200 Гц до 850 кГц
• Встроенный малошумящий усилитель на 20 dB
• Цветной дисплей на 450 точек сканирования и обеспечивающий полное покрытие всего диапазона рабочих частот
• 4 графика для анализа
• Встроенный аттенюатор от 0 dB до 31 dB (аттенюатор можно использовать совместно со встроенным малошумящим усилителем LNA)
• Встроенный генератор сигналов позволяет в автоматическом режиме производить проверку и перекалибровку прибора
• Возможность подключения и управления с ПК. Управление генератором и анализатором спектра с ПК
• Встроенный аккумулятор, позволяющий работать до 2 часов без подзарядки
• Максимальный уровень по входу +10 dBm!
• Низкая цена и маленькие габариты. Соотношение цена/качество
